护坡雷诺护垫网箱尺寸说明

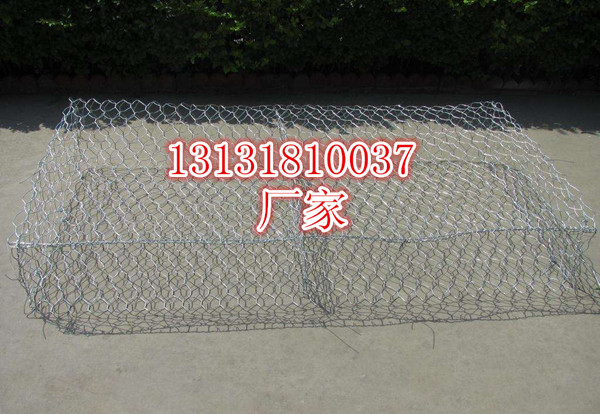

护坡雷诺护垫是一种厚度为0.17-0.3m的笼形结构。大部分工程中,雷诺护垫的外形尺寸为6m×2m×0.17/0.23/0.3m(长×宽×高),内有5个间距为1m的隔板,把整个网垫分成6个1m×2m的单元。

为什么雷诺护垫网箱的厚度有差别，是因为施工环境都不一样，23cm厚的雷诺护垫抗冲刷极限流速为6.1m/s，30cm厚的雷诺护垫抗冲刷极限流速为6.4m/s，均为普通砌石和堆石护坡的2―3倍。

雷诺护垫编织材质说明

雷诺护垫所用钢丝一般采用镀高尔凡（5％铝－锌合金＋稀土元素）防腐处理。镀高尔凡层附着力检验采用缠绕试验方法，并应达到如下标准，当镀高尔凡钢丝绕相当于自身直径2倍的芯轴紧密缠绕6圈时，用手指摩擦钢丝，其镀层不会剥落或开裂。网格钢丝直径2.0/2.2mm，镀层重230g/m2；网格钢丝直径2.7mm，镀层重245g/m2。

用于制造钢丝笼及绞边用的钢丝，其抗张强度应在350～500kg/mm2之间，伸张度应不低于10%，钢丝直径容许有±3%的公差。

雷诺护垫为一次成型产品，隔板为双隔板，除盖板外，边板、端板、隔板及底板由一张连续不裁断的网面组成，不可采用单独的双层折叠网面通过绞合在底板上作为双隔板。

边端钢丝缠绕标准：网面裁剪后末端与边端钢丝的联接处是整个结构的薄弱环节，为加强网面与边端钢丝的连接强度，需采用专业的翻边机将网面钢丝缠绕在边端钢丝上≥2.5圈

绞边技术要求：钢丝必须采用与网面钢丝一样材质的钢丝，为保证联接强度需严格按照间隔10～15cm单圈－双圈交替绞合。
